合肥汤诚智能穿戴、智能手表XA7191D音频功放芯片应用解决方案

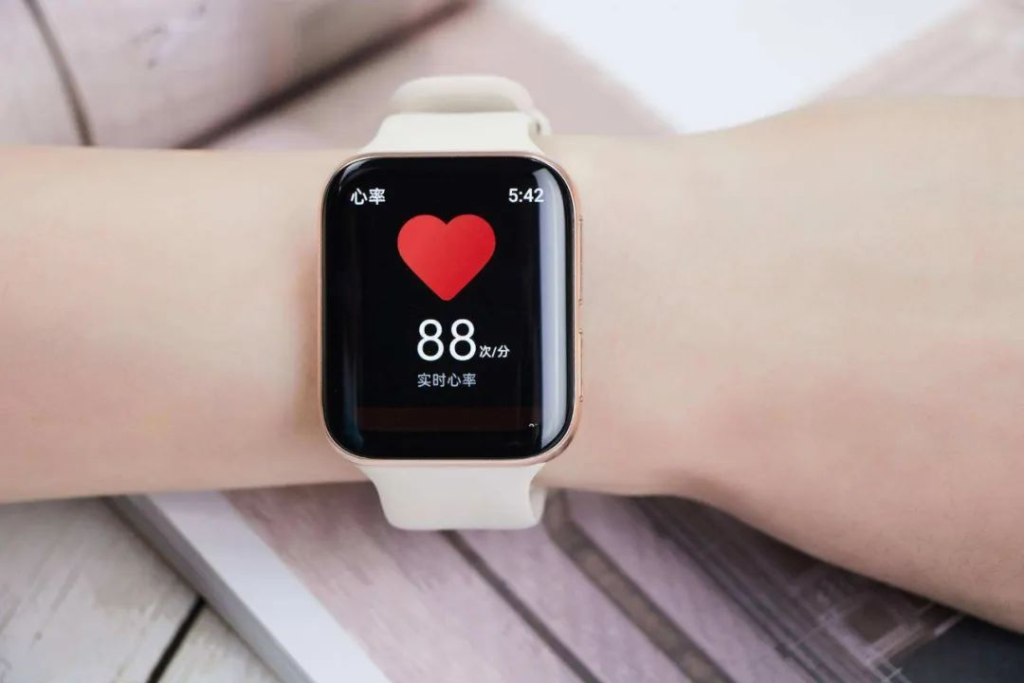

智能穿戴产品，已经成为当代人们提高生活质量的重要组成部分。我们日常生活中常见的智能穿戴设备包括智能手表、智能耳机和智能手环等。智能手表作为其中的佼佼者，融合了时间显示、健康监测、通知提醒以及应用程序的功能。它们能够实时跟踪用户的心率、步数和睡眠质量，并提供导航和通讯等功能，极大地方便了我们的生活。

在这些设备中，音频体验的质量也越来越受到重视，尤其是当我们使用它们进行语音通话或音乐播放时。为了确保清晰且强劲的音频输出，音频放大器芯片成为了不可或缺的核心组件。这些芯片在提升音质和增强音频表现方面发挥着至关重要的作用。这些芯片负责放大音频信号，确保声音清晰且饱满，从而提升了整体使用体验，让用户能够更好地享受各种音频功能。

XA7191D芯片介绍

XA7191D是一款单声道AB/D类可选式音频功率放大电路。其低噪声脉宽调制架构，减少了外部器件数量，电路板面积的消耗，系统的成本，简化了设计。采用DFN2*2-8封装，特别适合用于大音量、小体积的便携系统中。XA7191D内部具有过热自动关断保护机制；反馈电阻内置，通过配置外围参数可以调整放大器的电压增益及最佳音质效果，方便应用，是您智能可穿戴、平板等设备完美的解决方案。

特性

• 效率高达90%
• 对FM无干扰，高效率，音质优
• AB/D类切换
• 宽工作电压范围：2.5V-6V
• 优异的上掉电pop声抑制
• 差分输入，共模抑制噪声
• 不需驱动输出耦合电容、自举电容和缓冲网络
• 单位增益稳定
• 过热保护，过流，以及欠压保护
• 采用DFN2*2-8封装
• D类8欧负载：VDD=3V  Po=320mW@1%，420mW@10%VDD=4V  Po=800mW@1%，0.98W@10%VDD=5V Po=1.41W@1%，1.69W@10%
• AB类8欧负载：VDD=3V  Po=480mW@1%，600mW@10%VDD=4V Po=830mW@1%，1.0W@10%VDD=5V Po=1.35W@1%，1.65W@10%

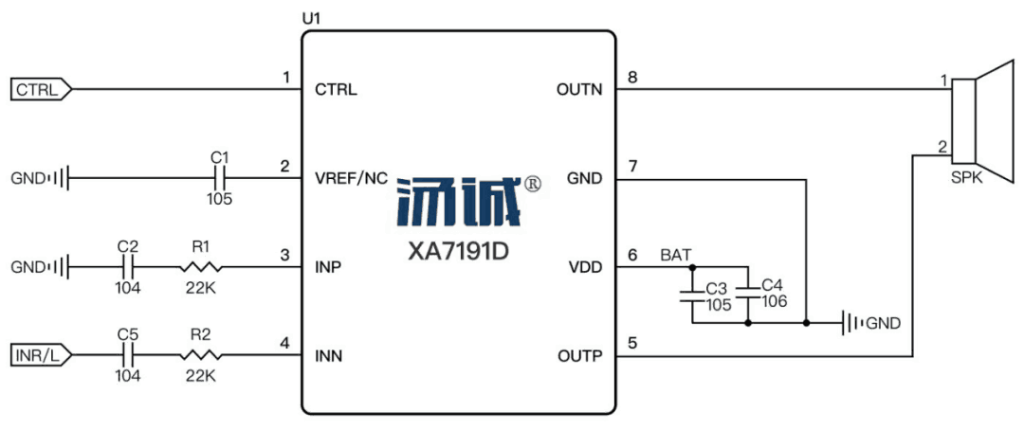

典型应用图

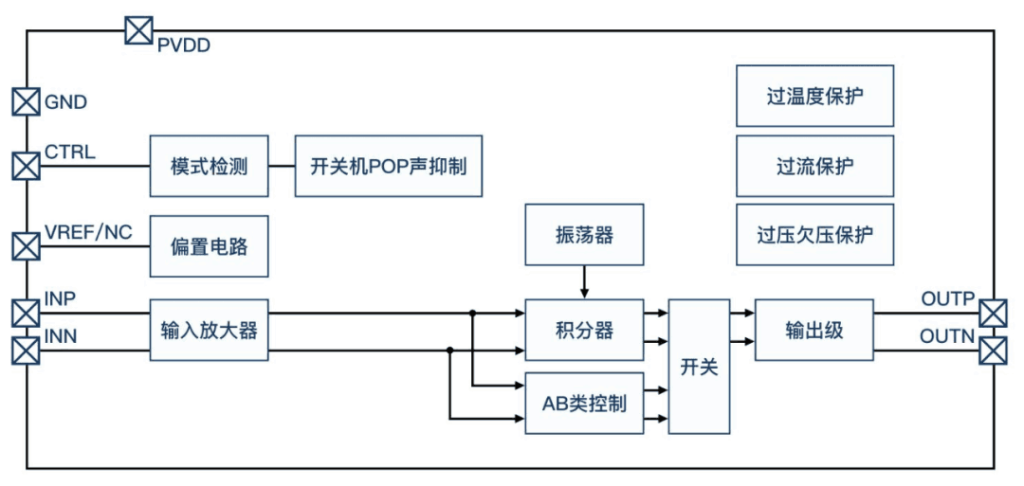

原理框图

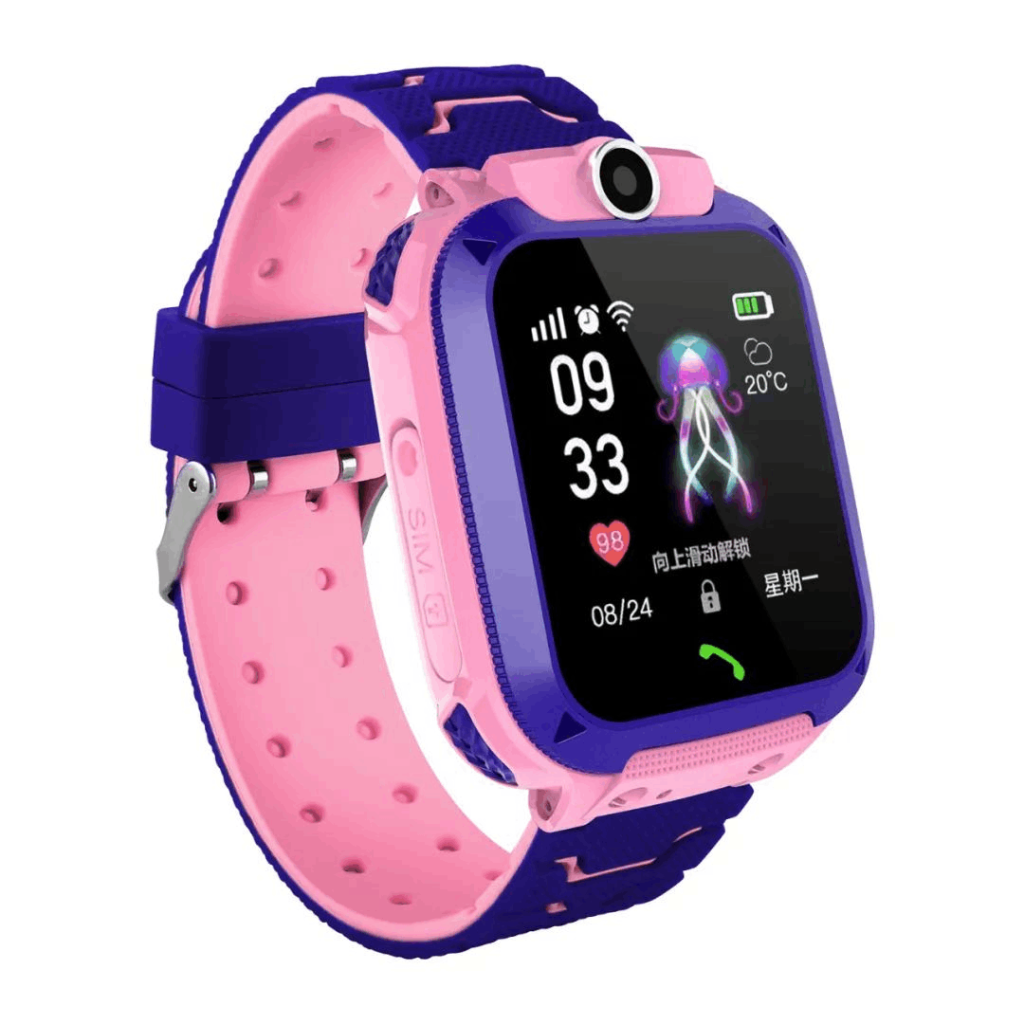

XA7191D音频功放芯片在智能手表中发挥着重要的作用。它通过提供高保真的音频输出，确保了智能手表的语音通知、电话通话和音乐播放能够以清晰、悦耳的声音呈现。这种提升音质的能力使得用户在使用手表进行语音助手互动或接听电话时，能够享受到更好的音频体验。芯片的低功耗设计有助于优化电池使用，从而延长了智能手表的续航时间，这对于这种便携设备尤为重要。此外，XA7191D的集成化设计也节省了空间，使得音频功能能够在智能手表紧凑的设计中得以实现，同时保持了设备的轻便性。

除了智能穿戴设备外，XA7191D芯片还可以应用在玩具、收音机、GPS、IPC安防、MP3/MP4/MP5/CD、数码相机 、平板电脑、手掌游戏机这些产品上，为这些设备提供优质、清晰的音频体验。
