XPT4809
AB 类、过热保护、、单位增益稳定、、超强噪声抑制
产品描述
XPT4809 是一款 AB 类、双声道音频功率放大器。每通道能提供 105mW 的平均功率（5V 工作电压，16Ω负载，THD+N=0.1%），音频范围内总谐波失真+噪声小于 0.1％（20Hz～20KHz)。
XPT4809 的应用电路简单，只需极少数外围器件；
XPT4809 输出不需要自举电容或者缓冲网络，采用MSOP 封装，节约电路面积，非常适合移动电话及各种移动设备等使用低电压、低功耗应用方案上使用。
XPT4809 可以通过控制进入休眠模式，从而减少功耗；XPT4809 具有内部热敏关断保护机制。
XPT4809 工作稳定，增益带宽积高达 2.5MHz，并且单位增益稳定。反馈电阻外置，通过外部增益配置电阻进行增益配置，方便应用。
主要特点
- 高电源电压抑制比（PSRR），在 217Hz 及 1KHz 时，达到 70dB
- 在 16Ω 负载，输出功率为 105mW 时，噪声及谐波失真（THD＋N）<0.1％（f=1KHz）
- 在 32 负载，输出功率为 70mW 时，噪声+谐波失真（THD＋N)<0.1％（f=1KHz）
- 掉电模式漏电流小，典型值为 0.4µA
- 封装小，MSOP 封装，节约电路面积
- 上电、掉电的“噼啪”声抑制能力好
- 宽工作电压范围 2.0V—5.5V

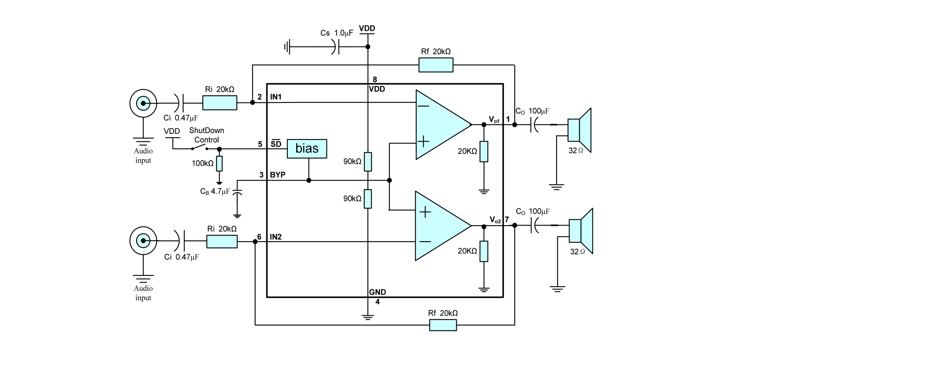

典型应用图
订购资讯
| 芯片型号 | 封装类型 | 包装类型 | 最小包装数量（pcs） |
|---|---|---|---|
| XPT4809MS | MSOP8 | 编带 | 3000/盘 |
