XA9228B
单声道1*52W，双声道2*36W D类音频功率放大器
产品描述
XA9228B是一款具有可调功率限制功能的单声道及立体声高效D类音频功率放大电路。内部包括一个直流检测电路来对扬声器进行保护，直流检测电路在输入电容损坏或者输入短路时关断输出级。
XA9228B可以驱动低至4Ω负载的立体声扬声器，具有高达90%的效率，使得在播放音乐时不需要额外的散热器。
主要特点
- 高工作效率：典型值90%
- 低失真度：典型值<0.1%
- 支持四种增益倍率(20dB/26dB/32dB/34dB)
- 支持单端及差分信号输入
- 支持 BTL或 PBTL 信号输出
- 内置功率限制功能
- 宽工作电压范围：8V~26V
- 典型输出功率：
- BTL Mode: 27.4 W/CH into 8Ω<10% THD+N@20V
- BTL Mode: 36 W/CH into 4Ω<10% THD+N@18V
- PBTL Mode: 52W into 4Ω <10% THD+N@20V

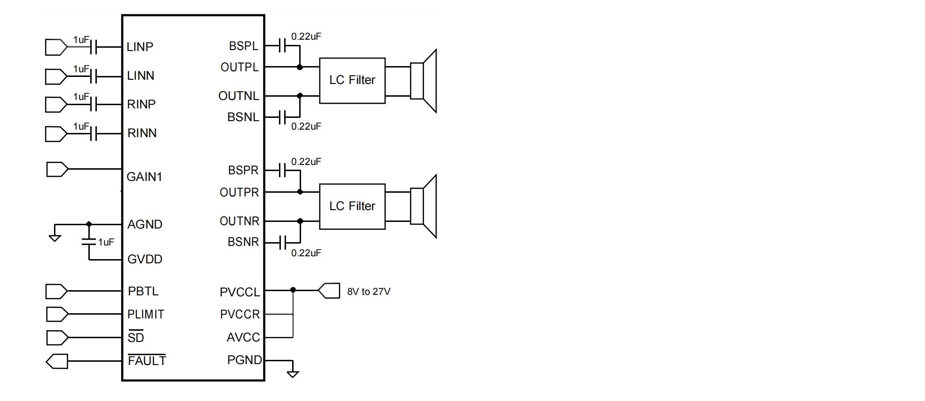

典型应用图
订购资讯
| 芯片型号 | 封装类型 | 包装类型 | 丝印 | 数量/盘 |
|---|---|---|---|---|
| XA9228B-ETBH | ETSSOP28 | 编带 | XA9228B XXXXXX | 2500/卷 |
