XA9215
2X30W，无滤波器，低 EMI，D 类音频功率放大器
产品描述
XA9215是一款高集成度、高效率的双通道 D类音频功率放大器。支持 BTL 和 PBTL 模式输出，供电电压范围5.5V-24V。双通道BTL 模式下输出功率可以到 2×30W (8Ω，24V，THD+N=10%)， 单通 道 PBTL模 式 下 可 以 输 出 60W (4 Ω ，24V，THD+N=10%) 。XA9215 采用新型 PWM 脉宽调制架构，降低静态功耗，提高效率，PWM 采用扩频技术，大幅降低了EMI 辐射，在功率和喇叭线长一定的范围内，可以用磁珠替代电感方案，从而优化成本和电路面积。
XA9215 支持2档防破音设计，用户可根据自己的喜好设置不同音质。
XA9215的TFB温控设计确保在安全温度范围内输出功率最大化。
XA9215内置过热保护，短路保护，过压保护，欠压保护，防止芯片在非正常工作条件下损坏。
主要特点
- 输出功率
- BTL：2×30W (8Ω , 24V ，THD+N=10%) 2×20W (4Ω , 16V ，THD+N=10%)
- PBTL：60W (4Ω , 24V ，THD+N=10%）15W (4Ω , 12V ，THD+N=10%）
- PVCCL/R 支持宽电压供电，范围 5.5V - 24V
- 效率高达 93%
- 4 级增益可调
- 优异的上、下电 pop-click 噪声抑制
- 抖频设计超低 EMI
- TFB 温控设计
- 2 档防破音设计
- 内置过热保护，短路保护， 过压保护， 欠压 保护功能
- 无铅无卤封装， ETSSOP28

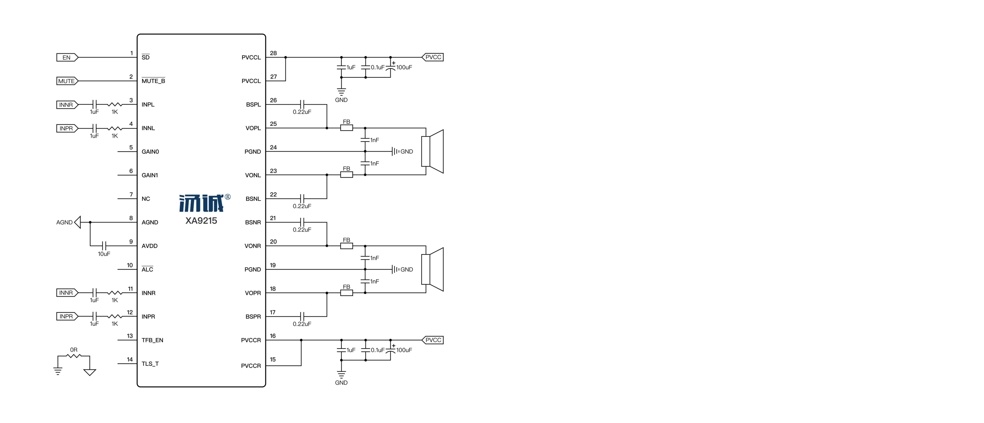

典型应用图
订购资讯
| 芯片型号 | 封装类型 | 包装类型 | 丝印 | 最小包装数量（pcs） |
|---|---|---|---|---|
| XA9215 ETBH | ETSSOP28 | 编带 | XA9215 XXXXXX | 2500/盘 |
