XA8002H
AB类、过热保护、单位增益稳定+超强噪声抑制
产品描述
XA8002H是适用于移动电话及便携通讯设备的 AB类音频功率放大器。5V 工作电压时，最大驱动功率为 1W（8Ω,BTL 负载），音频范围内总谐波失真噪声小于 1％（20Hz～20KHz)；
XA8002H的应用电路简单，只需极少数外围器件； XA8002H输出不需要外接耦合电容或上举电容，采用 SOP-8封装，节约电路面积，非常适合移动电话及各种移动设备等使用低电压、低功耗应用方案上使用；
XA8002H可以通过控制进入休眠模式，从而减少功耗；XA8002H通过创新的“开关/切换噪声”抑制技术，杜绝了上电、掉电出现的噪声；
XA8002H工作稳定，增益带宽积高达 2.5MHz，并且单位增益稳定。反馈电阻外置，通过配置外围电阻可以调整放大器的电压增益，方便应用。
主要特点
- 高电源电压抑制比（PSRR），在 217Hz 及 1KHz时，达到 70dB
- 噪声及谐波失真（THD＋N），小于 1％( 5V，8 Ω，1W 时）
- 输出功率高（THD＋N<1%)： 5V－1W（8Ω），3.3V－600mW（4Ω），3.3V－400mW（8Ω）
- 掉电模式漏电流小，小于 0.1μA

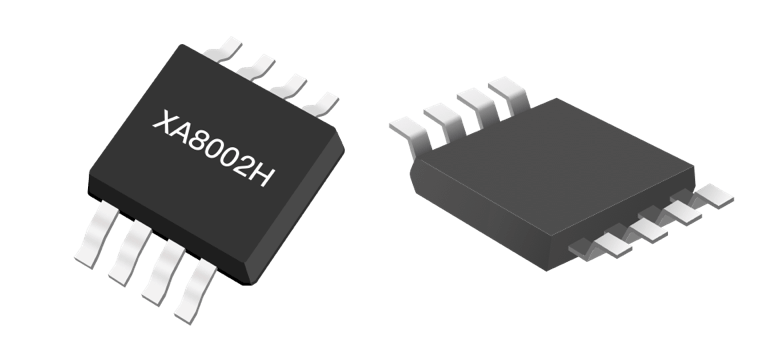

- SOP-8 封装，封装小，节约电路面积
- 上电、掉电噪声抑制
- 宽工作电压范围 2.0V—5.0V
- 不需驱动输出耦合电容
- 单位增益稳定

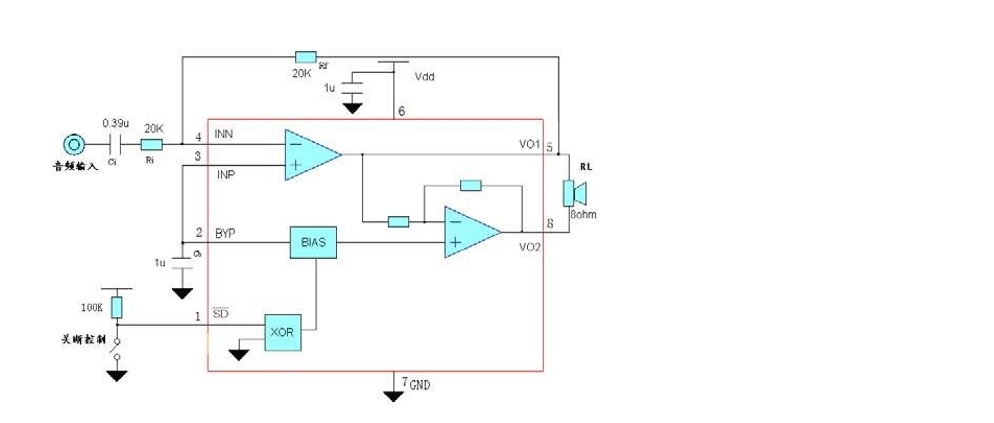

典型应用图
订购资讯
| Part Number | Package | Packing type | Silkscreen information | Minimum packing quantity(pcs) |
|---|---|---|---|---|
| XA8002H | SOP-8 | BRAID | XA8002Hxxxxxx | 4000/DISC |
