XA2613
五级恒定输出功率G类音频功率放大器
产品描述
XA2613 是一款带有自动增益控制（AGC）功能、内置高效电荷泵升压电源的免滤波器 G 类音频功率放大器。芯片持续地检测输出功率并相应调整内部增益，以避免扬声器长时间的过载。
内部集成的电荷泵可以为功放的输出级产生5.9V的供电电压。在 8Ω负载和锂电池供电条件下， 可以持续输出 1W 的恒定功率（THD+N=1%）。
最高效率高达 81%，极大延长了播放音乐时电池的续航时间。
带有多级恒定输出功率的 AGC 技术可以帮助设计人员选择合适的功率用以匹配不同的扬声器。XA2613采用 WLCSP 封装(1.63mm*1.63mm)。
主要特点
- 内置AGC 功能，4 级恒定输出功率控制：1.2W, 1W, 0.8W, 0.6W(8Ω)
- 内置电荷泵电源系统
- 高工作效率：81%
- 最大输出功率 PO=2.3W(RL=8Ω, VDD=4.2V, THD+N=10%)
- 低THD+N=0.013%(f=1kHz, RL=8Ω, PO=0.5W, VDD=3.8V)
- 内置热保护和过压保护功能
- 内置 POP 和 CLICK 噪声抑制
- 高抗射频干扰能力
- 一线脉冲控制
- WLCSP 封装(1.63mm*1.63mm)

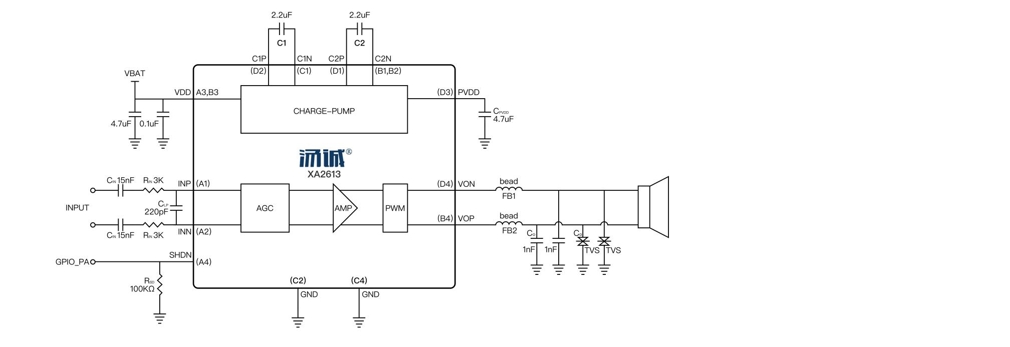

典型应用图
订购资讯
| 芯片型号 | 温度范围 | 封装 | RoHS | 包装类型 |
|---|---|---|---|---|
| XA2613 WN | -40℃~85℃ | WLCSP14 | Y | 3000 pcs /Tape & Reel |
