TCS7193CB
1.7W单通道D类音频功率放大器
产品描述
TCS7193CB是一款单声道D类音频功率放大电路。最大能够给 8 Ω负载的喇叭提供持续的1.7W 的功率。其低噪声脉宽调制架构，减少了外部元器件数量，电路板面积的消耗，系统的成本， 简化了设计。
TCS7193CB 采用 TMSOP8 封装，特别适合用于大音量、小体重的便携系统中。TCS7193CB内部具有过热自动关断保护机制；反馈电阻内置,是您平板电脑、MPS播放器、智能可穿戴手环/手表、IPC安防及玩具完美的解决方案。
主要特点
- 效率高达 91%
- 1.7W 输出功率（10% THD，8Ω负载）
- 宽工作电压范围：2.5V-6V
- 优异的上掉电 pop 声抑制
- 不需驱动输出耦合电容、自举电容和缓冲网络
- 单位增益稳定
- 过热保护，过流，以及欠压保护

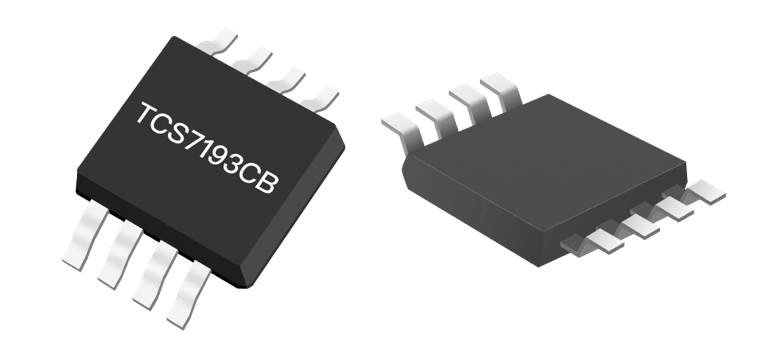

- 采用 TMSOP-8封装
- D类输出功率：
- 1.7 W (VDD=5.0V, RL=8Ω,THD+N=10%)
- 1.2W (VDD=4.2V, RL=8Ω,THD+N=10%)

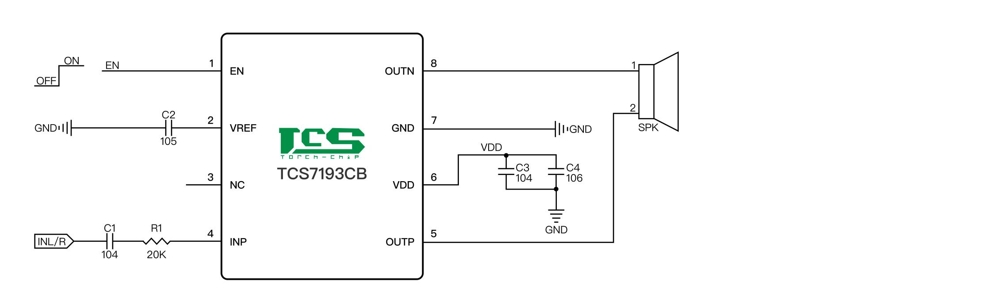

典型应用图
订购资讯
| 芯片型号 | 封装类型 | 功能描述 | 丝印 | 数量/盘 |
|---|---|---|---|---|
| TCS7193CB TH | TMSOP-8 | TCS7193CB，单通道 3W D类音频放大器 | TCS7193CB XXXXXX | 3000PCS |
