TCS7191CB
1.7W单通道D类音频功率放大器
产品描述
TCS7191CB 是一款单声道D 类音频功率放大电路。最大能够给 8Ω负载的喇叭提供持续的 1.7W 的功率。其低噪声脉宽调制架构，减少了外部元器件数量， 电路板面积的消耗，系统的成本，简化了设计。
TCS7191CB 采用 MSOP8 封装，特别适合用于大音量、小体重的便携系统中。TCS7191CB 内部具有过热自动关断保护机制；反馈电阻内置，通过配置外围参数可以调整放大器的电压增益及最佳音 质效果，方便应用，是您平板电脑、智能可穿戴、IPC完美的解决方案。
主要特点
- 效率高达 92%
- 高效率，音质优
- 1.7W 输出功率（10% THD，8Ω负载）
- 宽工作电压范围：2.5V-6V
- 优异的上掉电 pop 声抑制
- 差分输入，共模抑制噪声
- 不需驱动输出耦合电容、自举电容和缓冲网络
- 单位增益稳定
- 过热保护，过流，以及欠压保护
- 采用 MSOP8 封装
- VDD=5V,RL=8Ω, Po=1.7WTHD+N≤10%

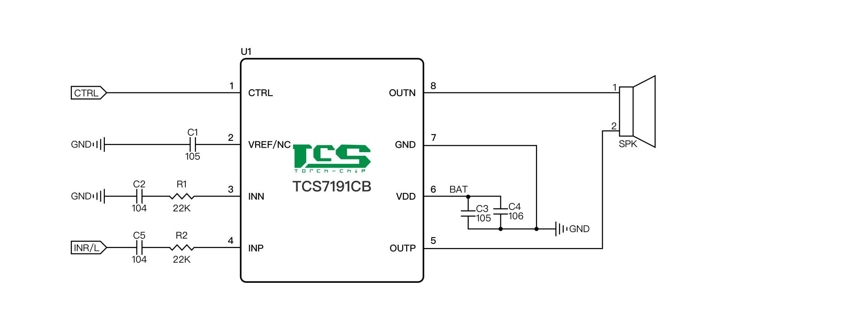

典型应用图
订购资讯
| 芯片型号 | 封装类型 | 功能描述 | 丝印 | 数量/盘 |
|---|---|---|---|---|
| TCS7191CB MH | MSOP-8 | TCS7191CB 单通道 1.7W D 类音频放大器 | TCS7191CB xxxxx | 3000PCS |
