TCS7191A
3W单通道D类音频功率放大器
产品描述
TCS7191A是一款单声道 D 类音频功率放大电路。最大能够给 4Ω 负载的喇叭提供持续的 3W 的功率。其低噪声脉宽调制架构，减少了外部元器件数量，电路板面积的消耗，系统的成本，简化了设计。
TCS7191A采用 MSOP8 封装，特别适合用于大音量、 小体重的便携系统中。TCS7191A内部具有过热自动关断保护机制；反馈电阻内置，通过配置外围参数可以 调整放大器的电压增益及最 佳音质效果，方便应用，是您平板电脑、智能可穿戴、IPC完美的解决方案。
主要特点
- 效率高达 92%
- 高效率，音质优
- 3W 输出功率 ( 10% THD，4Ω负载)
- 宽工作电压范围：2.5V-7V
- 优异的上掉电 pop 声抑制
- 差分输入，共模抑制噪声
- 不需驱动输出耦合电容、自举电容和缓冲网络
- 单位增益稳定
- 过热保护，过流，以及欠压保护

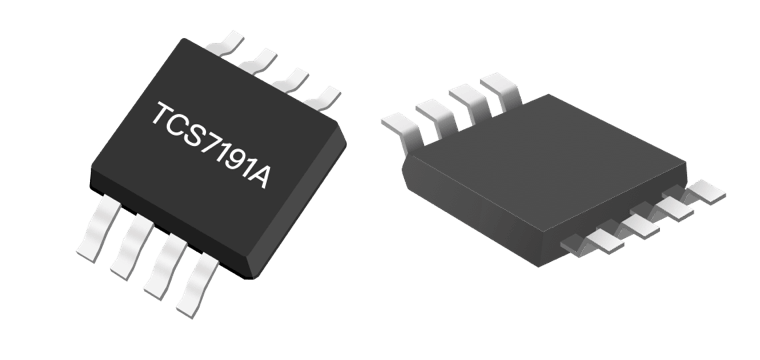

- 采用 MSOP8 封装
- VDD=5V
- RL=4Ω , PO=3W THD+N ≤ 10%
- RL=8Ω , PO=1.7W THD+N ≤ 10%

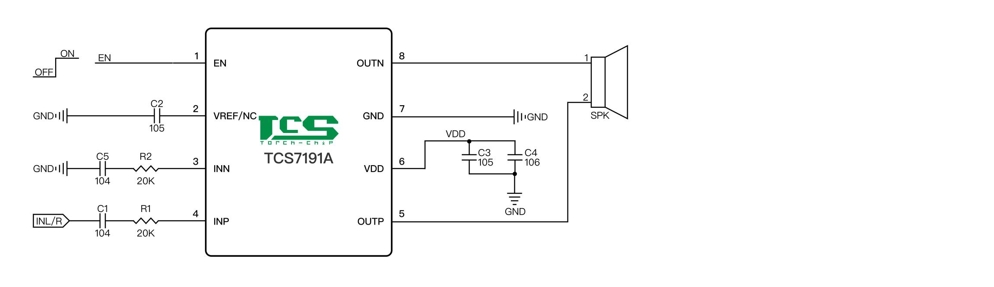

典型应用图
订购资讯
| 芯片型号 | 封装类型 | 功能描述 | 丝印 | 数量/盘 |
|---|---|---|---|---|
| TCS7191A MH | MSOP-8 | TCS7191A，单通道 3W D 类音频放大器 | TCS7191A XXXXXX | 3000PCS/盘 |
