TCS4107
超低静态功耗760nA 同步降压PFM DC/DC转换器
产品描述
TCS4107系列是一款高效率，超低静态功耗 760nA，易使用，同步降压 DC/DC 转换器，输入电压范围2.7V~5.5V，输出电压内部设置，范围为 1.0V~4.0V。驱动 200mA 输出电流。
内置 PMOS 驱动管，NMOS 整流管，外部元件仅需要一个电感和两个陶瓷电容。PFM 控制实现了低静态消耗电流的特点，特别适用于面积小，高效率，电池供电的设备。
芯 片具 有UVLO 功能 ，如 果输 入电 压小 于等 于1.75V(典型值)时，系统将不会工作。当芯片进入关闭状态，系统可通过内部电路将输出电容的电荷快速放完。
主要特点
- 输出电流：200mA
- 效率：91%
- 输入电压范围：2.7~5.5V
- 输出电压精度： 1.8V(±2.5%),3.0V(±2.0%), 3.3V(±2.0%)
- 静态电流：0.76uA（@VOUT(T)=1.8V TYP）
- 控制方法：PFM 控制
- 开关限流：360mA
- 功能：短路保护，UVLO
- 工作环境温度：-40℃~+85℃
- 仅需 2 个陶瓷电容、1 个电感少量外部元器件

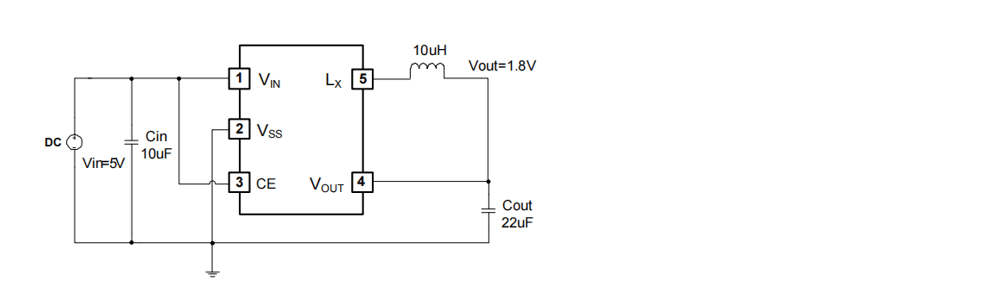

典型应用图
订购资讯
| 芯片型号 | 产品说明 | 产品型号 | 产品说明 | 产品型号 | 产品说明 |
|---|---|---|---|---|---|
| TCS4107-E18 | VouT=1.8V,内置 MOS, 封装形式: SOT23-5 | TCS4107-E30 | VouT=3.0V，内置 MOS,封装形式: SOT23-5 | TCS4107-E33 | VouT=3.3V，内置 MOS,封装形式: SOT23-5 |
