XA8870

4.5W单通道 AB/D 类可选式功率放大器

Product Description

XA8870是一款无FM干扰,AB/D 类可选式功率放大器。5V工作电压时,最大驱动功率为4.55W(2Ω,BTL 负载,THD<10%),音频范围内总谐波失真噪声小于1%。

XA8870的应用电路简单,只需要极少数外围期间,集成反馈电路;输出不需要外接耦合电容或上举电容和缓冲网络。

XA8870采用ESOP封装,特别适合用于小音量,小体重的便携式系统中,可以通过控制进入休眠模式,从而减少功耗;

XA8870内部具有过热自动关断保护机制;工作稳定,增益带宽积高达2.5MHz, 并且单位增益稳定,反馈电阻内置,通过配置外围参数可以调整放大器的电 压增益及最佳音质效果,方便应用。

主要特点

  • 对FM无干扰,高效率,音质优;
  • 输出功率高(THD+N<10%,1KHz)
  • ESOP封装的为4.55W(2Ω负载)和3W(4Ω负载)
  • 掉电模式漏电流小
  • 采用ESOP8封装
  • 外部增益可调,集成反馈
  • 宽工作电压范围 2.5V-5.0V
  • 不需要驱动输出耦合电容,自举电容和缓冲网络
  • 单位增益稳定
  • 兼容LM4871、XPT8871

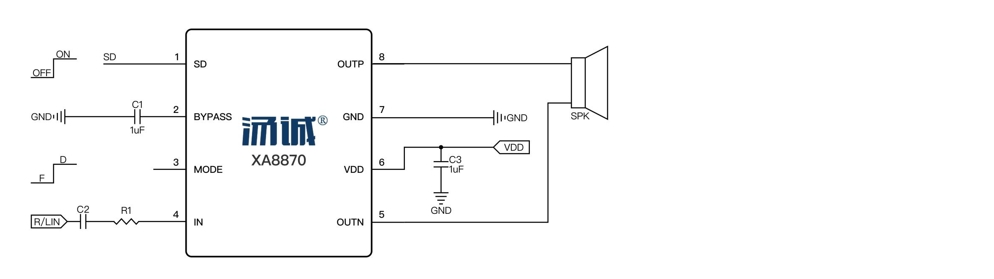

典型应用图

Product Application Image

订购资讯

芯片型号封装类型包装类型最小包装数量(pcs)丝印 备注说明
XA8870 EHESOP8编带4000/巷XA8870 XXXXXX带散热片
